產品概述：
 HYHVS-5ZL、10ZL、30ZL、50ZLT2.1自動/ T3.1全自動維氏硬度計，主機是8寸液晶觸摸屏、自動轉塔數顯維氏硬度計，配備顯微/維氏硬度圖像全自動測量系統，通過計算機實現對數顯維氏硬度計和自動載物臺及升降絲杠（T3.1）的控制，并將硬度壓痕成像在電腦屏幕上，集成了電氣控制、光學成像、機械位移、圖像分析、計算機處理等多種專業技術的硬度測試儀器。在機械上采用精密的設計，在電氣上由ARM高速處理器控制試驗過程，在光學上采用高清晰光學測量系統、光電傳感等新技術，集機光電于一體，提高了顯微/維氏或努氏硬度的測量精度；是大專院校、科研機構、工廠及質檢部門進行研究和檢測的理想的硬度測試儀器。

功能特點：
HYHV300T2.1/T3.1 顯微/維氏硬度圖像自動測量系統能直接控制硬度計主機和自動坐標試臺及升降絲桿（T3.1），可以實時觀察圖像和測量硬度值，可以手動測量和自動測量，測量過程快速準確，可對試樣按設定軌跡進行自動位移并讀數，實現自動轉塔、自動聚焦（T3.1）、自動加載、自動位移、自動讀數等智能化功能，滿足高端用戶需求。

系統采用 300 萬像素?cái)?shù)字?jǐn)z像頭采集圖像，有效提高測量精度；
自動坐標試臺有多種控制方式，可電腦控制，手動操作，也可搖桿操作；
系統具有一鍵測量有效硬化層深度的功能，由電腦控制自動打硬度，自動生成硬度曲線，自動計算出有效硬化層深度，并可打印出有效硬化層深度曲線及報告；
系統帶有誤差校正和定標功能，可以校正硬度計的系統誤差；
可以實時標示硬度壓痕所打的位置，方便選擇不同金相組織的維氏硬度測量；
可以在壓痕圖像上疊加系統標尺；
系統具有數據庫的查詢和管理功能。
應用范圍：
黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；
硬質合金、玻璃、陶瓷、瑪瑙、寶石等；
滲碳層、氮化層等和淬火硬化層的深度及梯度的測量；
薄板、薄片等微小零件的維氏硬度測量。

主機主要特點：
自動轉塔；無摩擦主軸，試驗力精度高；
電子加力，全自動閉環式加載控制系統；
高精度光學測量系統，精密坐標試臺；
采用ARM高速處理器，8寸液晶觸摸屏；
中英文界面轉換；各種硬度值轉換；
加卸荷過程動態顯示時間-力值曲線；
屏幕上能顯示試驗力、壓痕長度、保荷時間、測量次數等；
試驗過程自動化，操作簡單，無人為操作誤差；
凹凸面硬度值自動修正；
具備數據庫存儲數據功能，測試數據同步存儲并可導出；
配USB和RS232接口，方便用戶進行數據處理；
配微型打印機，可直接打印測試結果；
可選配努普壓頭進行努氏硬度試驗；
精度符合GB/T4340.2  ISO6507-2和美國ASTM E92。

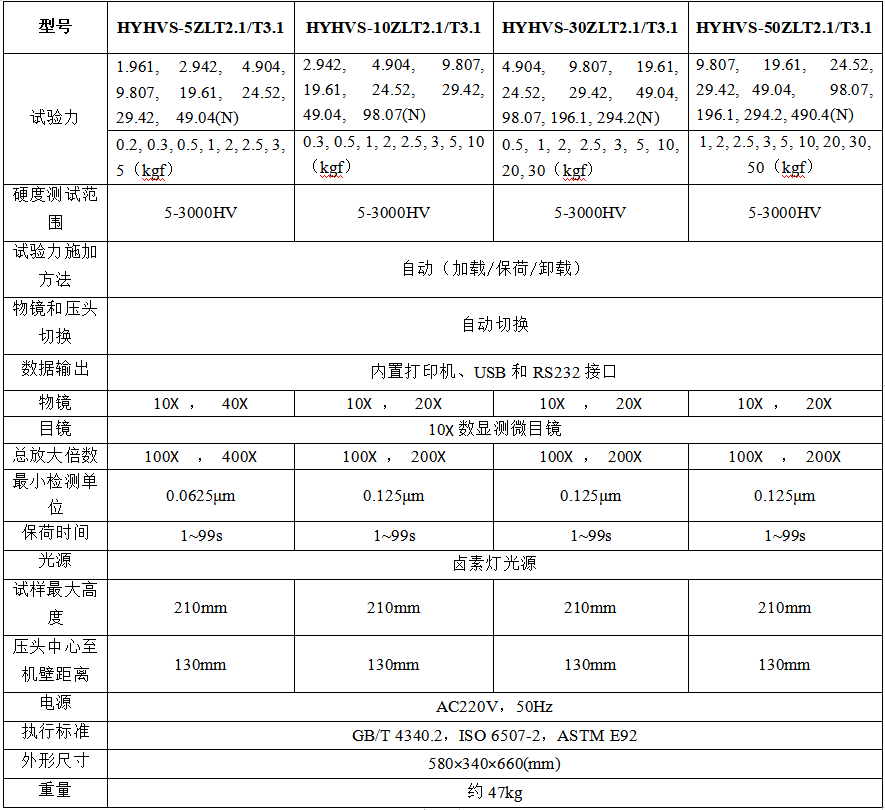

主機技術參數：
型號    HYHVS-5ZLT2.1/T3.1    HYHVS-10ZLT2.1/T3.1    HYHVS-30ZLT2.1/T3.1    HYHVS-50ZLT2.1/T3.1
試驗力    1.961, 2.942, 4.904, 9.807, 19.61, 24.52, 29.42,  49.04(N)    2.942, 4.904, 9.807, 19.61, 24.52, 29.42, 49.04,  98.07(N)    4.904, 9.807, 19.61, 24.52, 29.42, 49.04, 98.07, 196.1, 294.2(N)    9.807, 19.61, 24.52, 29.42, 49.04,  98.07, 196.1, 294.2, 490.4(N)
    0.2, 0.3, 0.5, 1, 2, 2.5, 3, 5（kgf）    0.3, 0.5, 1, 2, 2.5, 3, 5, 10（kgf）    0.5, 1, 2, 2.5, 3, 5, 10, 20, 30（kgf）    1, 2, 2.5, 3, 5, 10, 20, 30, 50（kgf）
硬度測試范圍    5-3000HV    5-3000HV    5-3000HV    5-3000HV
試驗力施加方法    自動（加載/保荷/卸載）
物鏡和壓頭切換    自動切換
數據輸出    內置打印機、USB和RS232接口
物鏡    10X ，  40X    10X ，  20X    10X  ，  20X    10X ，  20X
目鏡    10X數顯測微目鏡
總放大倍數    100X  ， 400X    100X ， 200X    100X ， 200X    100X  ， 200X
最小檢測單位    0.0625μm    0.125μm    0.125μm    0.125μm
保荷時間    1~99s    1~99s    1~99s    1~99s
光源    鹵素?zé)艄庠?/span>
試樣最大高度    210mm    210mm    210mm    210mm
壓頭中心至機壁距離    130mm    130mm    130mm    130mm
電源    AC220V，50Hz
執行標準    GB/T 4340.2，ISO 6507-2，ASTM E92
外形尺寸    580×340×660(mm)
重量    約47kg

系統配置清單（包含HYHV300T2.1/T3.1自動測量系統的配置）：
自動坐標試臺：1個
平臺控制箱：1臺
測量軟件和加密狗：1套
數字?jǐn)z像頭和專用接口：1套
專用數據連接線：1套
品牌電腦： 1臺
細軸試臺：1個
薄板試臺：1個
平口鉗：1個
大V型塊：1個
小V型塊：1個
金剛石棱錐壓頭：1個
標準顯微/維氏硬度塊：3塊
微型打印機：1個
